안녕하세요! 이번 시리즈에서는 NPU(Neural Processing Unit)라는 AI 가속기 기술을 이해하고 활용하기 위해,

가장 기초적인 AI(인공지능) 지식부터 차근차근 다루는 ‘NPU 기초 입문편’입니다.

이번 글에서는 “인공지능(AI), 머신러닝(ML), 딥러닝(DL)”이 무엇이고,

어떻게 발전해 왔는지, 그리고 이 셋이 서로 어떤 관계에 있는지 자세히 정리해보겠습니다.

많은 분들이 용어가 비슷하다 보니 헷갈려하기도 하고, “AI=딥러닝인가?”라고 잘못 오해하는 경우도 있습니다.

이 글을 통해 용어 정리를 깔끔히 하고, 이후 NPU의 필요성을 이해하는 데 필요한 기초 지식을 탄탄히 쌓아봅시다.


1. 인공지능(AI)이란 무엇인가?
정의: 인간처럼 학습하고 사고하는 ‘지능’을 컴퓨터로 구현하려는 광범위한 학문/기술 영역입니다.
과거에는 사람이 직접 만든 규칙(“만약 X라면 Y를 해라”)을 기계에 입력하는 ‘전문가 시스템’이 많았어요.
'규칙 기반 전문가 시스템’처럼 사람이 일일이 규칙을 설계하는 방식도 포함했지만 요즘은 규칙 대신 데이터를 통해 패턴을 자동으로 찾는 쪽(머신러닝, 딥러닝)이 주류가 되었으며 음성 인식, 자율주행, 로봇 제어, 의료 분석 등 다양한 영역에서 현재도 빠르게 발전 중입니다.



AI는 기계가 “어떻게 학습”하고 “어떻게 의사결정”을 할 수 있을지에 대한 다양한 시도들의 집합입니다.

  • 효율성: 반복적이거나 복잡한 일을 기계가 대신해주면 사람은 더 창의적인 일에 집중 가능
  • 확장성: 데이터가 늘어날수록 새로운 가능성을 만들어내기 쉬움

2. 머신러닝(ML): AI를 실현하는 핵심 방법
정의: 머신러닝(ML)은 AI의 하위 분야로, 데이터를 통해 패턴을 학습하고 이를 토대로 예측이나 분류를 수행하는 알고리즘을 연구하는 분야입니다.
과거에는 프로그래머가 모든 규칙을 코딩해야 했습니다(“만약 입력이 A라면 B를 출력하라” 식).
그러나 머신러닝에서는 시스템이 스스로 데이터에서 규칙이나 패턴을 찾아내기 때문에, 복잡한 문제도 비교적 쉽게 해결할 수 있습니다.
머신러닝의 대표 알고리즘
  • 선형 회귀(Linear Regression): x와 y의 관계를 직선 혹은 평면 등으로 모델링해 예측
  • 의사결정트리(Decision Tree): 트리 구조를 따라 분기하며 데이터를 분류 or 예측
  • 서포트벡터머신(SVM): 고차원 공간에서 데이터를 분리할 최적의 경계면(마진)을 찾음
  • 랜덤 포레스트(Random Forest): 여러 개의 의사결정트리를 앙상블해 성능을 높임

이 외에도 추천 시스템, 강화학습(알파고 같은 에이전트 학습) 등 다양한 기법들이 존재하며, 특정 문제 성격이나 데이터 형태에 따라 맞춤형으로 알고리즘을 선택할 수 있습니다.


위 내용에 대해 조금 더 자세히 알고싶으시다면 아래 링크를 클릭해주세요

(작성 예정)


이렇듯 머신러닝은 데이터를 통해 학습해 자동화 수준을 높이지만, 데이터 전처리특징 추출(feature engineering) 과정을 사람이 직접 설정해야 하는 경우가 많았습니다.
즉, 모델에 들어가기 전에 어떤 특징(예: 이미지에서 가장자리, 색상 분포 등)을 추출해줄지 사람이 설계해야 했죠.
이러한 한계를 극복하고, 복잡한 특징까지 모델이 스스로 학습하도록 한 것이 바로 딥러닝입니다.


3. 딥러닝(DL): 머신러닝의 진화
정의: 딥러닝(Deep Learning)은 머신러닝 중에서도 인공신경망(Artificial Neural Network) 기법을 활용한 분야입니다.
여러 ‘은닉층(Hidden Layer)’이 깊게 연결된 구조(Deep Neural Network)를 통해, 기존 머신러닝이 다루기 어려웠던 복잡한 패턴도 스스로 학습할 수 있도록 했습니다.
인공신경망(ANN)의 핵심
  • 뉴런(Neuron): 생물학적 뉴런에서 착안해, 입력신호 × 가중치 + 편향 → 활성화 함수 과정을 통해 신호를 전달
  • 계층적 구조: 입력층(Input) → 은닉층(Hidden) → 출력층(Output)으로 이루어지며, 층이 많을수록(깊을수록) 더욱 복잡한 패턴을 학습할 수 있음
  • 학습(Training): 예측 오차를 역전파(Backpropagation)로 전달해, 가중치와 편향을 조금씩 업데이트(Gradient Descent 등)


위 내용에 대해 조금 더 자세히 알고싶으시다면 아래 링크를 클릭해주세요

(작성 예정)


이러한 딥러닝을 통해 우리는 빅데이터(방대한 양의 데이터 활용), GPU,TPU,NPU 등을 통한 대규모 연산, 새로운 알고리즘 발전 등을 이루어냈으며, 딥러닝 기술을 통해 이미지 분류, 음성 인식, 자연어 처리 등 여러 분야에서 획기적인 성능 향상이 나타났습니다.


인공지능 머신러닝 딥러닝의 관계 AI > ML > DL
계층 구조 (AI > ML > DL)
인공지능(AI): 가장 상위 개념. 규칙 기반에서부터 자율주행, 로보틱스 등 다양한 접근을 모두 포함하는 광범위한 학문.
머신러닝(ML): AI를 구현하는 하나의 방법론. 데이터 기반 학습 알고리즘이 핵심.
딥러닝(DL): 머신러닝의 하위 분야 중에서도 인공신경망에 특화된 영역. 대규모 데이터, 복잡한 패턴까지 자동으로 학습 가능.



일반적으로 “딥러닝 모델 = AI”라고 말하는 건 완전히 틀린 말은 아니지만,

정확히 말하면 딥러닝은 AI의 한 분야라는 점을 기억하면 좋겠습니다.


마무리



오늘은 AI, 머신러닝, 딥러닝이 각각 무엇인지, 그리고 이들이 서로 어떻게 연결되어 있는지 알아보았습니다. 간단히 정리하자면,

  1. AI(인공지능): 인간처럼 사고하고 학습하는 시스템을 구현하려는 광범위한 분야
  2. ML(머신러닝): 데이터를 기반으로 패턴을 찾아 학습해 문제 해결을 시도하는 AI 하위 분야
  3. DL(딥러닝): 머신러닝 중 인공신경망을 기반으로, 대규모 복잡한 문제를 해결할 수 있는 기법

다음 글에서는 본격적으로 뉴럴 네트워크(Neural Network)에 대하여 깊이 파고들 예정입니다.

특히 뉴럴 네트워크의 내부 구조(가중치, 활성화 함수, 역전파 등)를 이해해야, 왜 딥러닝이 계산량이 많고 따라서 NPU와 같은 하드웨어 가속기가 중요한지 명확히 알 수 있을 것 입니다.


궁금하신 사항은 댓글에 남겨주세요

댓글에 남겨주신 내용

추후 정리해서 올려드리겠습니다

구독하시면 업로드 시 알려드릴게요!

-

조금이라도 도움이 되셨다면

공감&댓글 부탁드리겠습니다

감사합니다!


반응형

'NPU' 카테고리의 다른 글

NPU에 흥미를 느낀 30대 비전공자의 공부 로드맵  (0) 2025.04.04
반응형

“NPU(Neural Processing Unit)를 공부하고 이해하고자 비전공자의 NPU 무작정 파헤치기 3개월 로드맵에 따라 기초부터 FuriosaAI 실습까지 체계적으로 공부하고, 블로그에 정리하며 시행착를 기록해보겠습니다!”



인공지능이 Ai가 난리인 이 시점에 모델 개발보다 이에 산출된 데이터를 어떻게 잘 활용할 수 있는지가 중요하다고 생각했고, 빅데이터 분석 및 온톨로지 방법에 대하여 흥미가 생겼습니다.

또한 이러한 데이터 정제 과정도 결국 인공지능이 사람보다 잘 할 수 있다고 생각이 들었고, 이를 처리하는 NPU가 너무 흥미롭게 다가왔습니다.

아래 로드맵은 인공지능을 이용하여 만들었으며 NPU시장에서 매력적인 퓨리오사Ai라는 매력적인 회사를 알게되어 예시나 실습은 퓨리오사Ai의 NPU 제품으로 최대한 해달라는 프롬프트를 넣어서 작성했습니다.

아직 아무것도 알아보지 않았지만, NPU의 기술력을 공공연하게 적어놓지 않았을 것으로 예상되고 인공지능은 어떻게든 대답을 해내기 때문에 만들어서라도 저에게 교육을 해줄 것으로 보여집니다.

이 또한 잘못된 지식이라도 재미있게 공부해보고 추후 전문가에게 컨펌을 받아 바로잡아 복습해보는 즐거움도 있을 것 같습니다.

그럼 지금부터 해당 로드맵을 따라가면서 웹사이트 및 시중에 나와있는 자료로 무작정 공부를 시작해보겠습니다.


1. 로드맵 개요

  • 학습 기간: 총 12주 (3개월)
  • 목표
    1. NPU의 개념 및 필요성 이해
    2. CPU, GPU와 비교하여 NPU가 제공하는 장점 및 아키텍처적 차이 학습
    3. 간단한 딥러닝 모델을 예시로 NPU 가속 경험하기
    4. FuriosaAI NPU를 활용한 간단한 실습 진행
    5. 블로그를 통해 학습 과정 및 예제 공유

아래는 12주 동안 어떤 식으로 공부를 진행하면 좋을지, 각 주차별로 나눈 로드맵입니다.


2. 단계별 로드맵

Week 1~2: 기초 다지기 (NPU의 배경 지식)

  1. AI/딥러닝 기초 개념 학습
    • 뉴럴 네트워크가 무엇이며 왜 빠른 연산이 필요한지 이해
    • 머신러닝과 딥러닝의 차이, 신경망(Neural Network) 기본 동작 원리
    • CPU, GPU의 역할 비교
  2. 하드웨어 가속의 필요성
    • 빅데이터 시대에서 늘어나는 연산량 이해
    • GPU가 딥러닝 가속에 도움을 주는 방식 (SIMD, 병렬 연산)
    • NPU가 등장하게 된 배경(전력 효율, 높은 병렬 처리 효율 등)

Week 3~4: NPU 기본 구조 이해

  1. NPU란 무엇인가
    • 일반적인 NPU 아키텍처 소개
    • 메모리 구조(온칩 메모리, 캐시, DMA 등)와 연산 방식
    • NPU가 네트워크 연산(Conv, Pooling, Fully Connected)을 처리하는 큰 흐름
  2. CPU, GPU, NPU 비교
    • 하드웨어적 특징(코어 구조, 메모리 대역폭, 병렬 연산 처리 방식)
    • 장단점 비교(에너지 효율, 연산속도, 개발 난이도 등)
  3. 예시: FuriosaAI NPU 간단 소개
    • FuriosaAI가 제공하는 NPU(Warboy, Burr 등)의 주요 특징
    • 대략적인 성능 지표(OPS, 전력 소모 등)

Week 5~6: 딥러닝 모델 & NPU 활용 흐름 알기

  1. 딥러닝 모델의 NPU 탑재 과정
    • 모델 학습(주로 GPU/CPU) → 모델 압축/최적화 → NPU에 올려서 추론
    • 모델 최적화 기법(양자화, 프루닝, Fuse 연산 등) 개념 간단 이해
  2. 온디바이스 AI와 에지 컴퓨팅 개념
    • 클라우드 추론과 엣지 추론의 차이
    • 전력, Latency, 보안 측면에서 NPU의 이점
  3. FuriosaAI SDK 또는 관련 툴 살펴보기
    • FuriosaAI가 공개한 SDK / 개발자 문서가 있다면, 설치 방법, 예제 코드
    • 파이썬 기반으로 작성된 예제가 있으면 따라 해보기

Week 7~8: FuriosaAI NPU 실습 준비

  1. 개발 환경 세팅
    • FuriosaAI NPU 사용을 위한 개발 환경(드라이버, SDK 설치 등)
    • TensorFlow, PyTorch 등 주요 프레임워크에서 NPU 지원 여부 확인

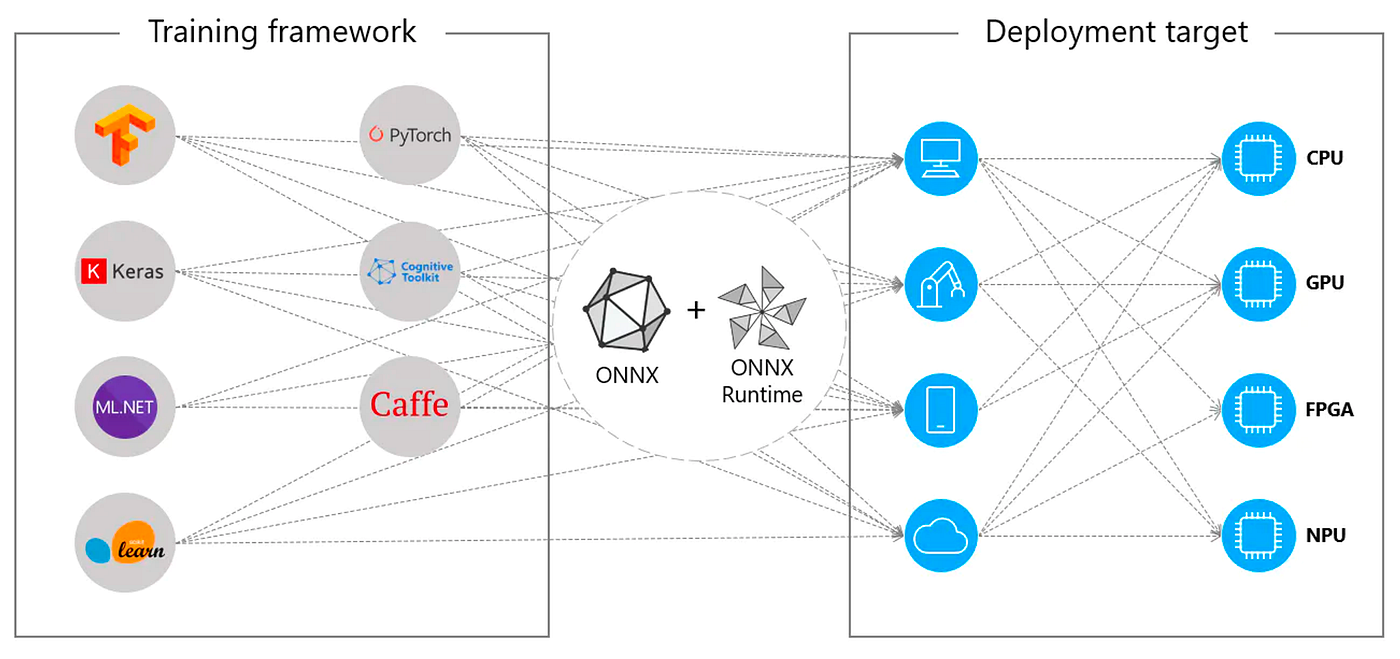

    • FuriosaAI가 지원하는 ONNX 모델 변환 프로세스 등
  2. 간단 예제 모델 변환
    • MNIST, CIFAR-10, 혹은 간단한 Image Classification 모델(ResNet-18 등)을 ONNX로 변환
    • FuriosaAI에서 제공하는 변환 툴(예: furiosa-compiler 등)이 있다면 사용해보기
    • 변환 시 주의 사항(양자화, 연산 호환성 등)
  3. 테스트 & 벤치마크
    • 로컬 환경에서 추론 속도, 정확도 측정 방법
    • GPU vs NPU 처리 속도 비교(가능하다면)

Week 9~10: FuriosaAI NPU 심화 실습

  1. 실습 모델 변경
    • 좀 더 복잡한 네트워크(예: MobileNet, YOLO 등)
    • 실제 예제 데이터셋(작은 규모)으로 추론 실험
  2. 최적화 시도

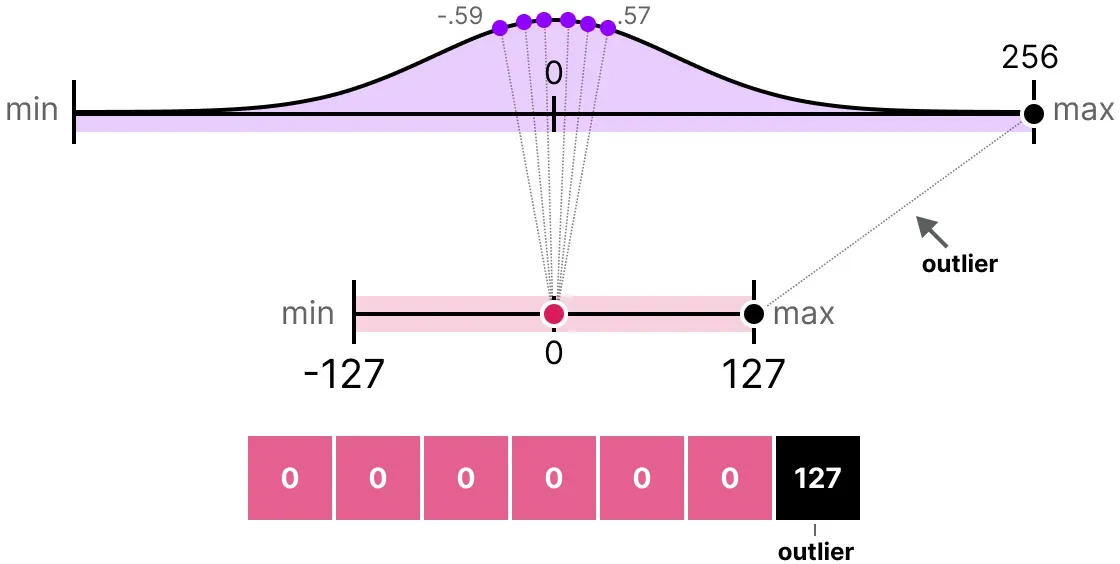

    • 양자화(Quantization)나 기타 최적화 기법을 적용해보기
